水泵的特性曲線——指泵的揚程（即泵的能量供應）與流量的關系曲線。
離心泵的特性曲線
壓頭、流量、功率和效率是離心泵的主要性能參數。這些參數之間的關系，可通過實驗測定。離心泵生產部門將其產品的基本性能參數用曲線表示出來，這些曲線稱為離心泵的特性曲線（characteristic curves）。以供使用部門選泵和操作時參考。
特性曲線是在固定的轉速下測出的，只適用于該轉速，故特性曲線圖上都注明轉速n的數值。
反映水泵各性能參數之間的關系曲線。包括基本性能曲線、汽蝕性能曲線、相對性能曲線、通用性能曲線、綜合性能曲線、全面性能曲線等。

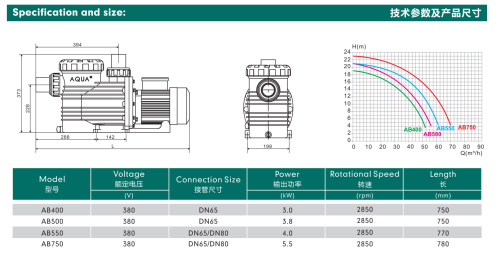

圖2
水泵性能曲線的作用：
1、表達水泵壓力、揚程、效率等性能參數，通常用曲線表示，這個表示水泵性能參數關系的圖表就叫水泵的性能曲線。
2、水泵各性能參數不是孤立的、靜止的，而是相互聯系和相互制約的，對于特定的水泵，這種聯系和制約具有一定的規律性。它們之間的變化規律，都反映在水泵的性能曲線上。所以水泵的特性曲線是選擇水泵的依據。圖2就是泳池水泵的揚程曲線圖。
揚程、流量和功率是考察水泵性能的重要參數：
1、流量水泵的流量又稱為輸水量
它是指水泵在單位時間內輸送水的數量。以符號Q來表示，其單位為升/秒、立方米/秒、立方米/小時。
2、揚程水泵的揚程是指水泵能夠揚水的高度，通常以符號H來表示，其單位為米
離心泵的揚程以葉輪中心線為基準，分由兩部分組成。從水泵葉輪中心線至水源水面的垂直高度，即水泵能把水吸上來的高度，叫做吸水揚程，簡稱吸程;從水泵葉輪中心線至出水池水面的垂直高度，即水泵能把水壓上去的高度，叫做壓水揚程，簡稱壓程。即水泵揚程=吸水揚程+壓水揚程應當指出，銘牌上標示的揚程是指水泵本身所能產生的揚程，它不含管道水流受摩擦阻力而引起的損失揚程。在選用水泵時，注意不可忽略。否則，將會抽不上水來。
3、功率在單位時間內，機器所做功的大小叫做功率
通常用符號N來表示。常用的單位有：公斤·米/秒、千瓦、馬力。通常電動機的功率單位用千瓦表示，柴油機或汽油機的功率單位用馬力表示。動力機傳給水泵軸的功率，稱為軸功率，可以理解為水泵的輸入功率，通常講水泵功率就是指軸功率。由于軸承和填料的摩擦阻力;葉輪旋轉時與水的摩擦;泵內水流的漩渦、間隙回流、進出、口沖擊等原因。必然消耗了一部分功率，所以水泵不可能將動力機輸入的功率完全變?yōu)橛行Чβ?，其中定有功率損失，也就是說，水泵的有效功率與泵內損失功率之和為水泵的軸功率。
水泵的揚程、流量計算公式：
泵的揚程H=32是什么意思?
揚程H=32是說這臺機器最多可以把水提高32米
流量=橫截面積*流速 流速需要自己測定：秒表
泵的揚程估算：
水泵的揚程與功率大小沒有關系，與水泵葉輪的直徑大小和葉輪的級數有關，同樣功率的水泵有可能揚程上百米，但流量可能只有幾方，也可能揚程只有幾米，但是流量可能上百方。總的規律是同樣功率下，揚程高的流量少，揚程低的流量大，沒有標準計算公式來確定揚程，與你的使用條件和出廠的水泵型號來確定?？梢园幢贸隹趬毫Ρ韥?lái)推算即可，如泵出口是1MPa(10kg/cm2)那揚程大約是100米，但是還要考慮吸入壓力的影響。對離心泵來說，它有三個揚程：實際吸水揚程、實際壓水揚程和實際揚程，在沒指明的情況下，一般認為揚程是指兩水面的高度差。
這里所談的是閉式空調冷水系統的阻力組成，因?yàn)檫@種系統是量常用的系統
例：估算水泵揚程
根據以上所述，可以粗略估計出一幢約100m高的高層建筑空調水系統的壓力損失，也即循環水泵所需的揚程：
1、冷水機組阻力：取80 kPa（8m水柱）；
2、管路阻力：取冷凍機房?jī)?nèi)的除污器、集水器、分水器及管路等的阻力為50 kPa；取輸配側管路長度300m與比摩阻200 Pa/m，則磨擦阻力為300*200=60000 Pa=60 kPa；如考慮輸配側的局部阻力為磨擦阻力的50%，則局部阻力為60 kPa*0.5=30 kPa；系統管路的總阻力為50 kPa+60 kPa+30 kPa=140 kPa（14m水柱）；
3、空調末端裝置阻力：組合式空調器的阻力一般比風機盤管阻力大，故取前者的阻力為45 kPa（4.5水柱）；
4、二通調節閥的阻力：取40 kPa（0.4水柱）。
5、于是，水系統的各部分阻力之和為：80 kPa+140kPa+45 kPa+40 kPa=305 kPa（30.5m水柱）
6、水泵揚程：取10%的安全系數，則揚程H=30.5m*1.1=33.55m。
根據以上估算結果，可以基本掌握類同規模建筑物的空調水系統的壓力損失值范圍，尤其應防止因未經過計算，過于保守，而將系統壓力損失估計過大，水泵揚程選得過大，導致能量浪費。
